XK-560开放式炼胶机当前位置 》 网站首页 》 XK-560开放式炼胶机

  • XK-560开放式炼胶机
  • XK-560开放式炼胶机
  • XK-560开放式炼胶机
  • XK-560开放式炼胶机
XK-560开放式炼胶机XK-560开放式炼胶机XK-560开放式炼胶机XK-560开放式炼胶机

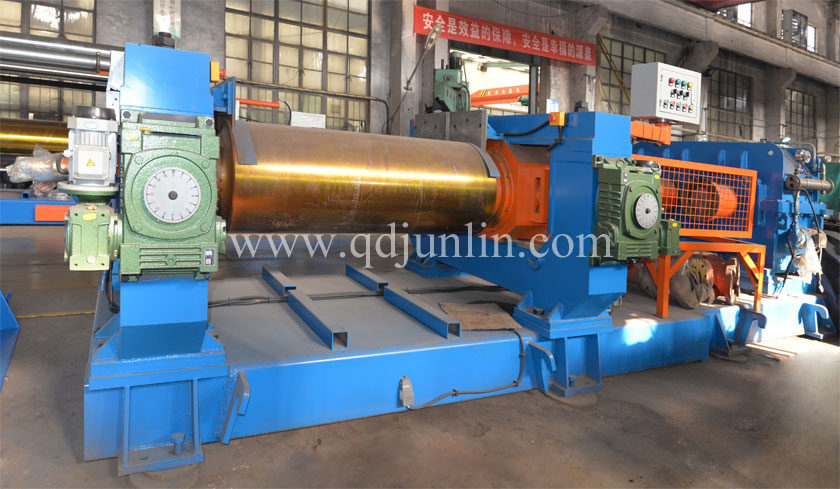

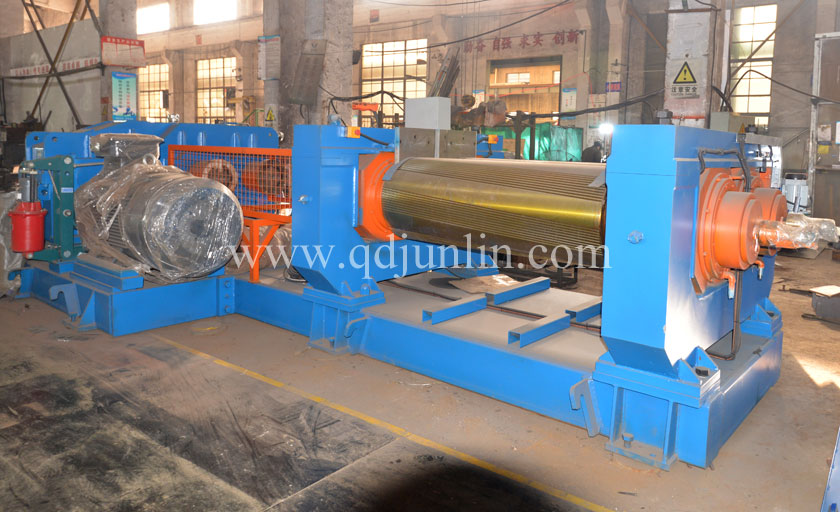

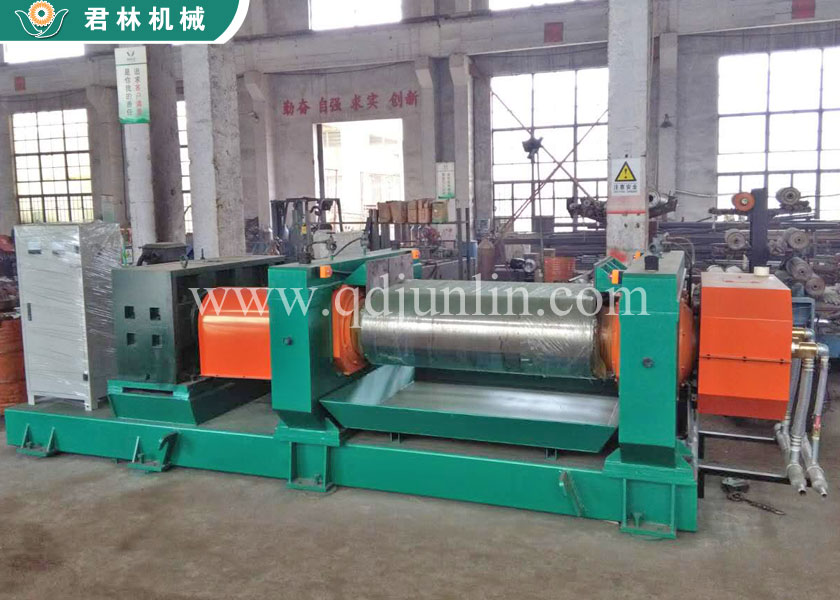

XK-560开放式炼胶机

XK-560开放式炼胶机结构特点:

1、辊筒
(1)型式:前辊钻孔辊 、后辊中空辊
(2)材质:合金冷硬铸铁LTG-H,离心铸造
(3)工作部分表面硬度:HS68-75
(4)轴承:采用自动调心滚动轴承
(5)轴承座:采用灰口铸铁,经退火处理后加工制成,并附润滑油孔
(6)轴承座密封:灰铁铸造端盖,毡圈密封,内外侧均不漏油
(7)辊筒冷却:采用国产优质铜旋转接头密封效果好,使用寿命长。
2、底座及机架
(1)底座:采用矩形管、槽钢整体焊接结构,振动时效处理后机械加工。
(2)机架:采用钢板焊接结构,经时效处理,机械加工,整体强度更高、更可靠,外形美观。
(3)压盖:采用铸钢结构经退火后机械加工。
3、调距装置:手轮驱动
(1)调整范围:1-15mm
(2)由调距螺母、调距丝杠、手轮、蜗轮、蜗杆、蜗轮箱、刻度盘等组成
4、安全装置
(1)采用安全片形式
(2)每台产品安全片配件2件
5、挡胶板
(1)型式:固定式
(2)材质:采用钢板结构、安装稳定
6、接料盘:采用优质钢材焊接而成
7、减速器:ZSY-400单输入、单输出轴,硬齿面。
8、紧急停车和制动装置
(1)型式:由拉线急停开关(带复位功能)及胸部安全停车装置进行控制
(2)刹车能力:刹车后辊筒转动不超过1/4周。
9、润滑系统
(1)辊筒轴承润滑;采用稀油润滑方式
(2)减速器齿轮润滑:采用喷淋式润滑方式。
10、电气控制: 主要低压电气元件采用正泰电器。主要由电动机、限位开关和电气控制柜及安装在机体旁的操作盒组成。以满足各传动电动机的启动运转及制动。
本机电动机采用星三角形降压起动,点动反转和供紧急停车用的反转制动系统。连线采取机械和电器的双重联锁,安全可靠。
本机采用接触器作零电压保护,空气开关和断路器作短路保护,热继电器作过载保护。

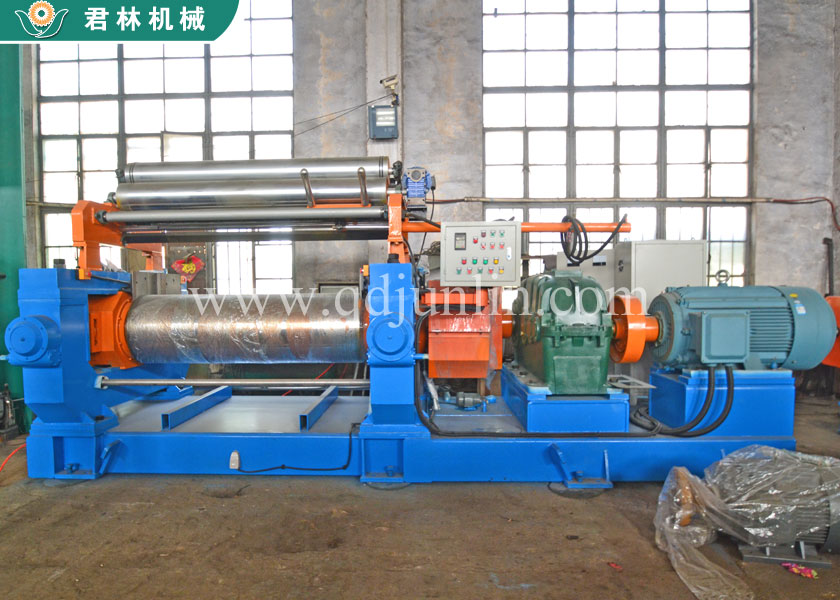

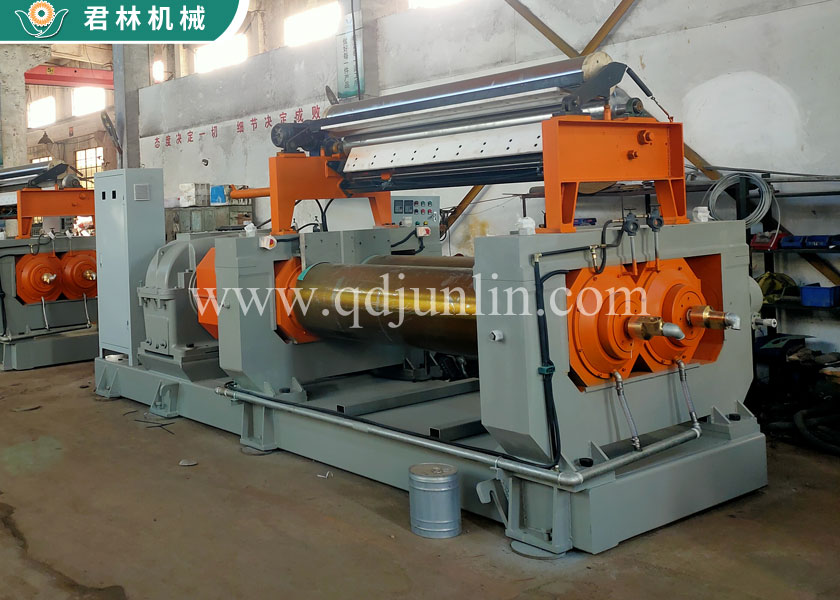

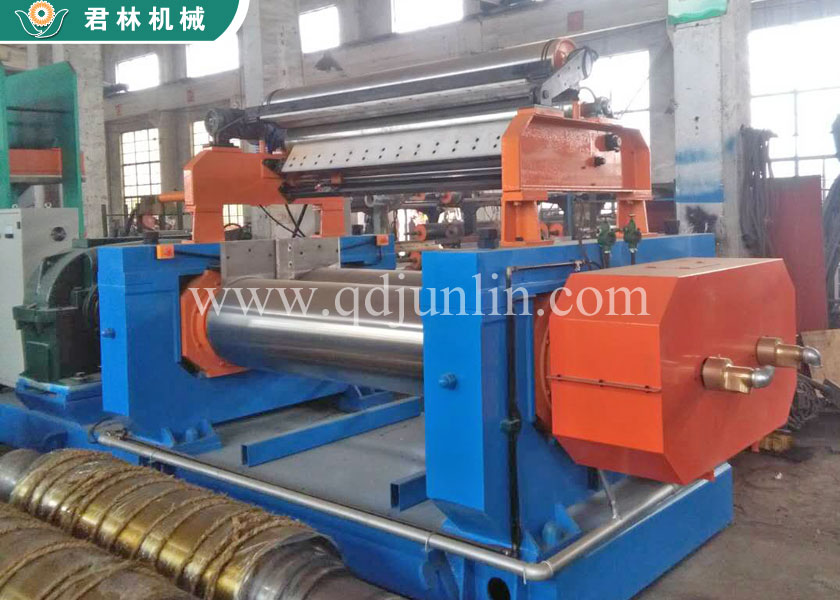

11、翻胶装置: 结构为自动式液压翻胶装置,采用变频器控制、无极变速、辊筒镀硬铬、油缸连接方式为内螺纹、时间继电器为数显式。

技术参数

型号 XK-560
辊筒工作直径(mm) φ560前辊  φ510后辊
辊筒工作长度(mm) 1530
前辊线速度(m/min) 27.87
前后滚筒速比 1:1.2
最大辊距(mm) 15
一次加料量(kg) 50-60
驱动电机功率(kw) 90
外形尺寸(mm) 6500x2300x2000
重量(kg) 19500
轴承体结构 滚动轴承
减速机类别 ZSY硬齿面减速机
传动方式 右转动或左转动
润滑方式 干油或稀油润滑

炼胶机细节展示

炼胶机脚踏开关

炼胶机脚踏开关

切胶装置

炼胶机切胶装置

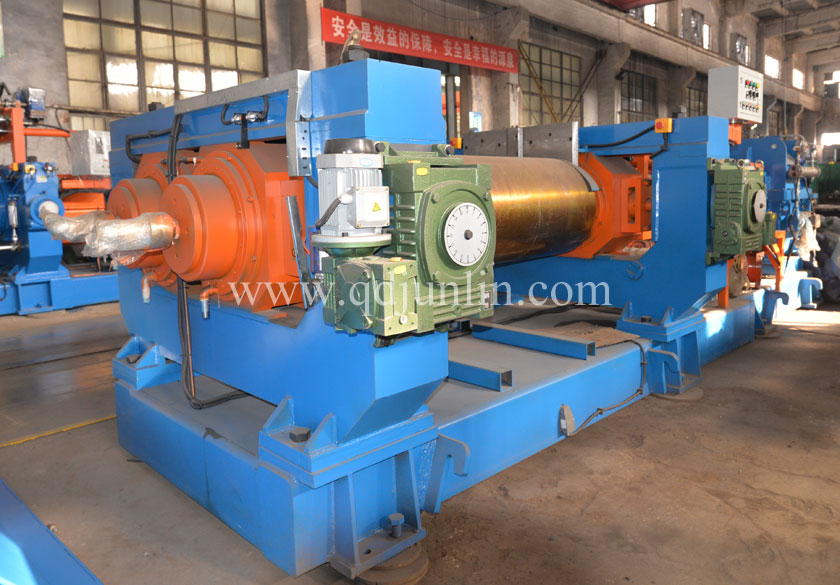

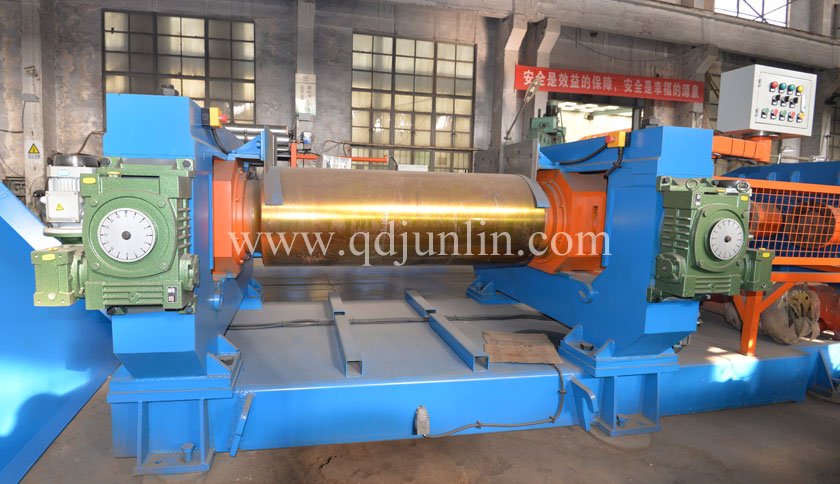

手轮调节

炼胶机手轮调节

硬齿面减速机

硬齿面减速机

油路装置

油路装置
