全自动胶粉生产线当前位置 》 网站首页 》 全自动胶粉生产线

  • 全自动胶粉生产线

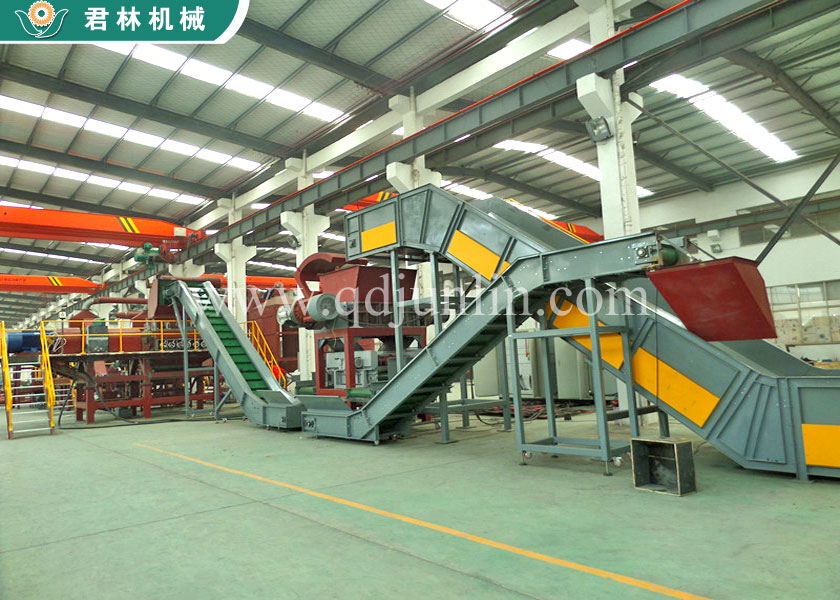

全自动胶粉生产线

全自动胶粉生产线

1、轮胎裁断机

2、轮胎拉丝机

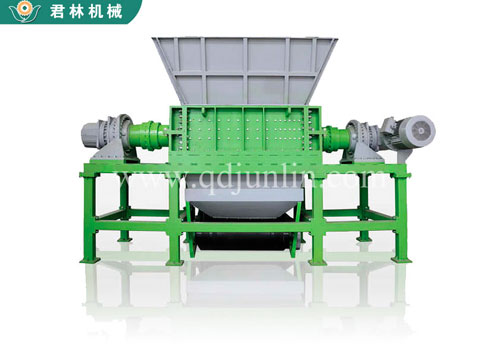

3、双轴撕碎机


4、XKP-560破碎机


5、振动筛


胶粉生产线设备配置:

项目 / 序号 设备名称 数量 功率
1 CJ-2500轮胎切断机 1台 22kw
2 LS-2500 拉丝机 1台 15kw
3 900输送带 1台 2.2kw
4 WPS-900整胎破碎机 1台 30kw*2+1.5kw
5 600输送带 1台 2.2kw
6 CS-600强力破碎机 1台 30kw
7 700输送带 1台 1.1kw
8 XKP-560双辊破碎机 1台 75kw
9 800长方筛 1台 4kw
10 600输送带 1台 0.75kw
11 700回料输送带 1台 1.1kw
12 700长方筛 1台 2.2kw
13 600除铁输送带 1台 0.75kw
14 500除铁输送带 1台 0.75kw
15 1100纤维分离机(包括风送机) 1台 11kw
16 XFJ-280磨粉机 1组

每组电机: 22KW*3
每组调速电机:1.5KW*3
每组风机:7.5kw
每组关风机:0.75kw*3

17

600型筛粉机

2台

电机功率:1.1kw*2

1.切断机 技术参数:
产品型号:CJ-2500轮胎切断机
产量:3-5吨/时
功率:22kw
适应轮胎:≤2500mm
上料方式:机械吊装
液压拉力:200T
外形尺寸:约2591x980x3450mm
切断机刀材质:Cr12
设备重量:约15T
用途:
可将各种橡胶块、条任意切断。适应于各种斜角轮胎、钢丝轮胎、橡胶条等橡胶件的切断。
结构与原理:该机由电机、液压系统、工作油缸、一对刀片、机架及转动机构等组成。其基本原理为:电机带动液压系统和油缸,将轮胎置于两刀片之间,先由锁紧油缸工作使锁紧臂转动,扣紧两刀片之间的轮胎,然后剪切油缸工作使动刀片旋转,促使两刀片形成剪切之势,达到剪切之效果。
特点:
该设备剪切刀大,剪切效果好,剪切速度快,能耗低,体积小,移动十分方便,由于采用了液压系统,故操作方便,安全。
2.2500型拉钩机 技术参数:
产品型号:LS-2500
驱动方式:液压运行
适应轮胎:2.5米及2.5米以下的轮胎直接将钢丝抽出
生产能力:3-10只/时
电机功率:15kw
上料方式:机械提升
外形尺寸:约7800x940x2200mm
拉丝机拉钩材质:45#钢
设备重量:约4000kg
结构与原理:
拉钩机由电机、液压系统、拉钩、拉口、机体等组成,其基本原理为:由电机带动液压系统和油缸,而拉钩连接于油缸拉杆,由于油泵、油缸的运动促使拉钩作往复运动。将轮胎置于拉口,将拉钩伸出拉口,钩住轮胎内圈钢丝部位后启动按钮。由于油缸的强大压力,将钢丝整条拉出,而胎侧部位由于拉口的作用,促使橡胶撕裂,从而起到顺利分离的目的。机器设有防护架,可有效防止钢丝圈在拔除过程中的不安全因素。
通过更换模具,钩子可以向上和向下安装。
用途:
将2500米以下的轮胎内的钢丝拉出。
3.WPS-900型整胎破碎机 技术参数:
产品型号:WPS-900
进料尺寸:900及900以下的轮胎能整个投入
出料尺寸:约50*80mm
废胶处理量:1-1.5吨/时
电机功率:30kw*2
筛圈电机:1.5kw
外形尺寸:约3450x2100x2400mm
设备重量:约5600kg
刀具材质及使用寿命:铬钼钒合金,使用寿命:5000吨可反复使用(磨刀)
整胎破碎机是我公司引进吸收全世界先进技术研制而成的第二代产品。在常温下对轮胎可直接投入机腔进行粗破碎成50*80mm的块状,以便于下道旋转研磨成10-30目胶粒和分离钢丝或纤维的设备。
特点:
本机是具有结构紧凑、工艺先进、能耗低、效率高、粉碎室为对开试结构,维修保养尤为方便等特点;刀具采用硬质合金堆焊技术,高硬度、高耐磨、并可反复修复使用,故使用寿命较长;圆网筛为钢丝网格结构,落料面积大,有利合格胶料出筛。对特大型轮胎需分割后同样能达到如意的效果!
机械功能说明:
将直径1200mm以下整胎或切断胶圈直接破碎成50*80mm胶块。
工作原理:
电动机驱动液压马达经行星齿轮减速以强大的切削转矩,在常温下连续切削、挤压、挫碾后,使进入切割室的破碎物料初步切割成块状,经分选筛自动分筛,破碎合格的物料输出,其余较大的物料同其他待破碎的物料一起回到切割室中再次破碎,如此往复循环直到输出合格的物料。
4.600输送带 技术参数:
产品型号:W-1200
电机功率:2.2kw
输送量:1-2吨/时
外形尺寸:约2500x1200mm
设备重量:约300kg
用途:将整胎破碎机里出来的50*80mm合格的胶块输送到下一台设备。
5.CS-600强力破碎机 技术参数:
产品型号:CS-600
生产能力:1-3吨/时
电机功率:30kw
外形尺寸:2020x950x1890mm
设备重量:3000kg
用途:将上一道工序下来的胶块破碎成20-40mm的块状。
6.700输送带 技术参数:
产品型号:W-700
生产能力:1-2吨/时
电机功率:1.1kw
外形尺寸:约4200x700mm
设备重量:600kg
用途:将强力破碎机里出来的20-40mm的胶块输送至下台560双辊破胶机里进行工作。

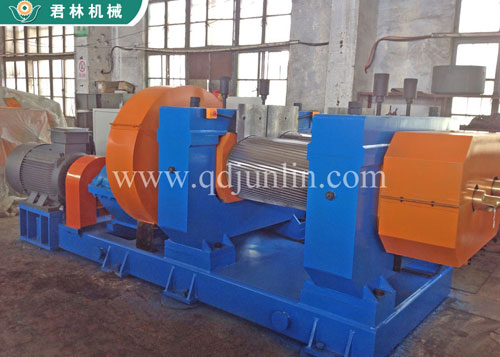

7.XKP-560双辊破胶机 技术参数:
产品型号:XKP-560
前辊筒工作直径:¢560mm
后辊筒工作直径:¢510mm
辊筒工作长度:800mm
前辊筒线速度:26.7m/min
前后辊筒速比:1:1.28
进料尺寸:1-5cm
出料尺寸:0.5mm-5mm
最大辊距:15mm
生产能力:500kg/时
电机功率:75kw
外形尺寸:约5500x2330x1780mm
设备重量:约20000kg
结构特点:
辊筒工作部分采用锻钢材质,工作表面堆焊耐磨硬质合金,后辊为沟槽辊,内腔加工,使辊面温度均匀。
机器设有过载保护装置,保护主要零件不因过载而损坏。
机器设有紧急制动,当发生紧急事故时,拉动拉杆,机器立即制动,安全可靠。
传动系统采用NGW硬齿面行星减速器,结构紧凑,噪音低,效率高。
机器采用整体底座,安装方便。
用途:主要用于废旧橡胶的粉碎及生胶破碎。
8.800振动筛 技术参数:
产品型号:W-800
电机功率:4kw
生产能力:300-500kg/h
外形尺寸:约5000x800x1000mm
设备重量:800kg
胶粉粒度范围:3-5mm
用途:本设备是根据客户对成品胶粉的细度要求来进行筛选,筛网也可根据客户的要求,可更换。振动筛一层筛网,2个出口。
9.600型输送带 技术参数:
产品型号:W-600
生产能力:1-2吨/时
电机功率:0.75kw
外形尺寸:约2350x600mm
设备重量:600kg
用途:将将振动筛筛出来的合格的料经过此输送带输送到下道设备。
10.700回料输送带 技术参数:
产品型号:W-600
生产能力:1-2吨/时
电机功率:1.1kw
外形尺寸:约4200x600mm
设备重量:600kg
用途:把不合格的料输送回对辊粉碎机进行在加工、粉碎。
11.700振动筛 技术参数:
产品型号:W-700
电机功率:2.2kw
生产能力:600-1000kg/h
外形尺寸:约3200x760x920mm
设备重量:300kg
胶粉粒度范围:1-2mm
用途:合格的料进入下道设备,不合格的料经过输送带回到双辊破胶机里边继续工作。
12.600除铁输送带 技术参数:
产品型号:W-600
电机功率:0.75kw
生产能力:1-2吨/时
外形尺寸:约1600x640mm
设备重量:300kg
用途:分离料里边的钢丝。
13.500除铁输送带 技术参数:
产品型号:W-500
电机功率:0.75kw
生产能力:1-2吨/时
外形尺寸:约1740x600mm
设备重量:300kg
用途:分离料里边的钢丝。
14.150型强力风送机 技术参数:
产品型号:150
生产能力:1-2吨/时
电机功率:5.5kw
外形尺寸:约1500x800x1050mm
设备重量:200kg
用途:150型强力风送机作用是风机产生
风将筛选出来的颗粒与纤维风送到纤维分离机。
15.精细磨粉机 技术参数:
产品型号:280
生产能力:200-400kg/h
进料粒度:1-2mm
成品细度:30-80mu
粉碎温度:≤70℃
电机功率:78.75kw/组(主电机动率:22kw*3 调速电机:1.5kw*3 风机:7.5kw 关风机:0.75kw*3)
外形尺寸:约1560x1500x1400mm
设备重量:约2500kg
16.600型筛粉机 技术参数:
产品型号:600
生产能力:300-500kg/h
电机功率:1.1kw
外形尺寸:约2200x1100x1000mm
设备重量:约400kg
胶粉粒度范围:30-80目
用途:筛粉机是根据客户对成品胶粉的细度
要求来进行筛选,筛网也可根据客户的要求,
可更换。长方筛一层筛网,2个出口。
此条生产线相关信息:
生产能力:1500kg/h
加工原料:1200mm以上以及2500mm以下废旧轮胎
产品目数:0-80目(可任意调节)
厂方要求:约800-1000平方
工人数量:约5-8人
总耗电量:316.9kw
