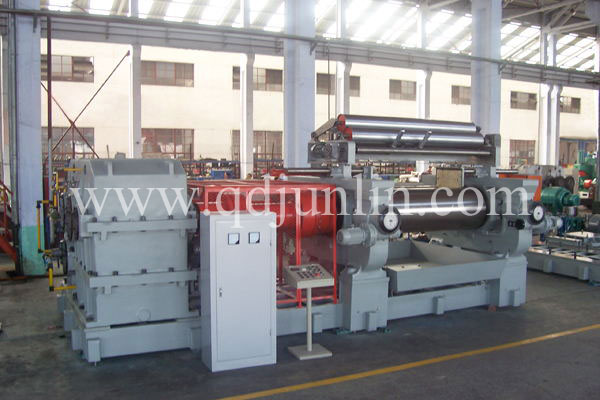

君林压片炼胶机主要结构概述
压片
炼胶机主要有机体部分、传动系统、调距装置、安全及紧急停车装置、辊温调节装置、润滑系统、挡胶接胶装置、割胶装置、电气控制系统等部分组成。
1、机体:机体主要有底座、左右机架、左右机盖等组成,底座为分体式,主机为一部分,减速机与电机为一部分。主机底座、左右机架、机盖采用焊接结构,时效处理后机械加工。减速机与电机底座为焊接式,时效处理后机械加工。
2、辊筒:采用LTG-H合金冷硬铸铁材质,表面硬度HS 68~75,工作表面经过磨削加工,辊筒轴承采用双列自动调心滚动轴承,轴承采用润滑脂润滑。轴承座采用灰口铸铁材料,退火后机械加工,并附有润滑孔。
3、传动系统:电机与减速器采用弹性圈联轴器连接。减速器采用双输出轴结构,通过万向联轴器与前后辊筒连接。减速机的传动齿轮全部集中在箱体内,润滑好,寿命长。前后辊筒速比由减速齿轮箱内速比齿轮实现。电机与减速器连接处,万向联轴器与前后辊筒连接处加装安全防护罩。
4、调距装置:采用电动调节,两辊之间的距离在规定的范围内可任意调节。
5、安全装置:机器设有安全装置,超负荷时,安全片破坏,以便保护主要零件不因过载而损坏。
6、安全停车装置:机器发生事故时,拉动紧急停车装置的拉绳,通过电磁制动器实现刹车制动,辊筒惯性旋转不超过辊筒周长的1/6。
7、辊温调节装置:采用优质旋转接头形式,可根据工艺温度的需要,调节加热冷却介质(蒸汽或冷却水)的流量从而控制辊筒表面的温度。
8、润滑系统:辊筒轴承润滑:采用干油润滑方式,配备自动干油泵,实现自动润滑,减速器齿轮的润滑采用稀油泵润滑,润滑油强制循环喷淋润滑方式,带有机外冷却器,用于润滑油的冷却。减速器带有润滑油过滤器。
9、挡胶装置:钢制固定分体式挡胶板。
10、接胶装置:在辊筒下端设有便于胶料清理的钢制接料盘。
11、割胶装置:4把手动直板刀
12、电器控制装置:主要由电动机、制动电磁铁、调距电动机、限位开关和电气控制柜及安装在机体旁的操作盒组成。以满足各传动电动机的启动运转及制动。
设备主电机选用绕线式电动机,采用频敏变阻器启动方式,频敏变阻器相当于一个等值阻抗,在电动机起动过程中,由于等值阻抗随转子起动电流中高频成分的减小而下降以达到自动变阻,这样只需用一级频敏变阻器就可以把电动机平稳地起动起来。设备主电机选用鼠笼式电动机,采用星三角启动方式。
