一、炼胶机用途
本机主要用于胶料塑炼、生胶与配合剂混炼、混炼胶的热炼和压片之用。

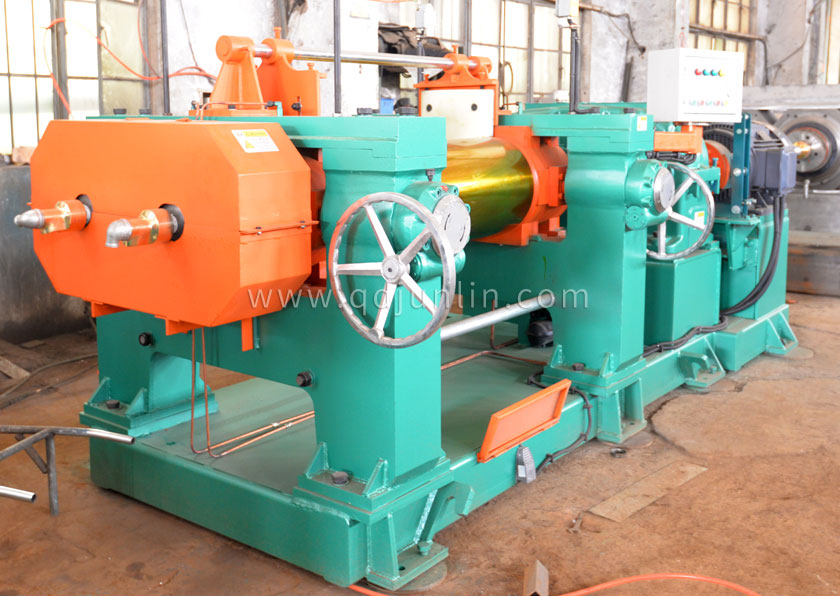

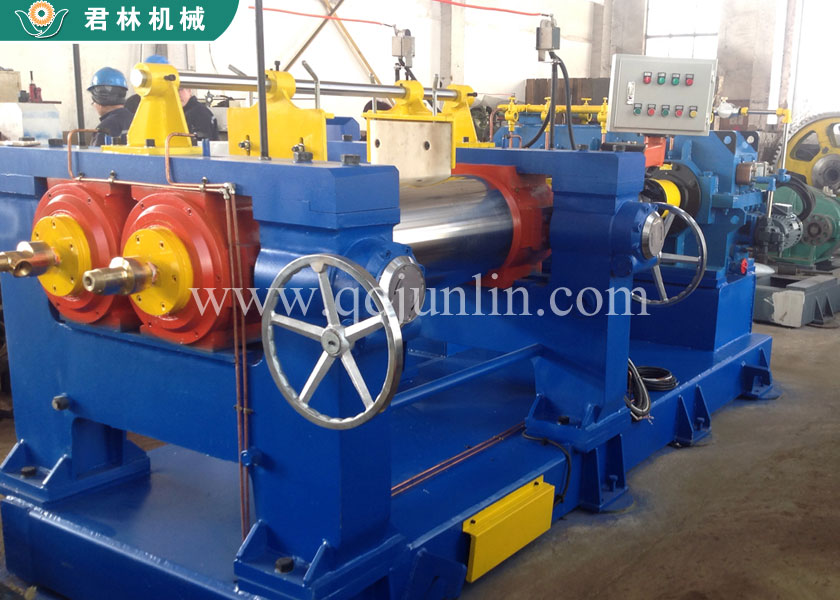

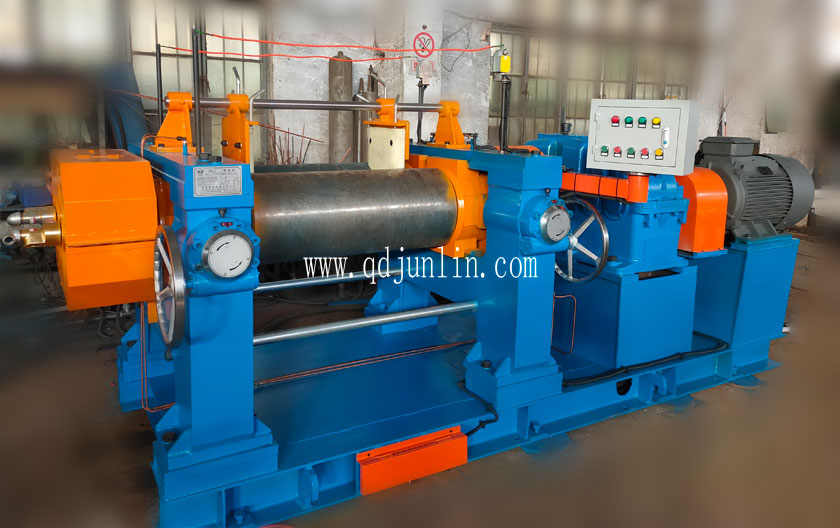

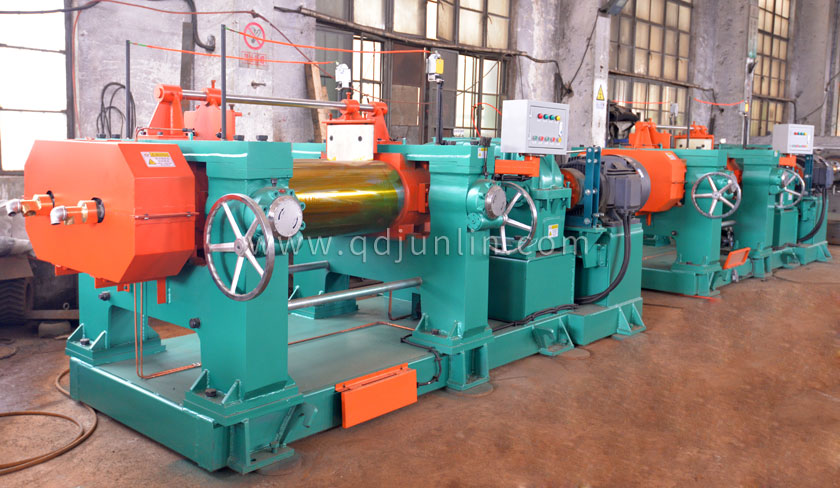

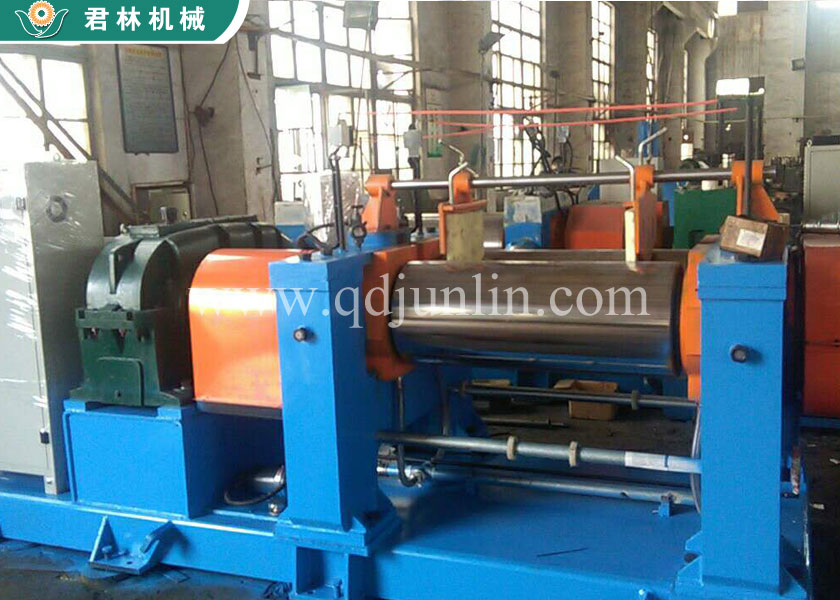

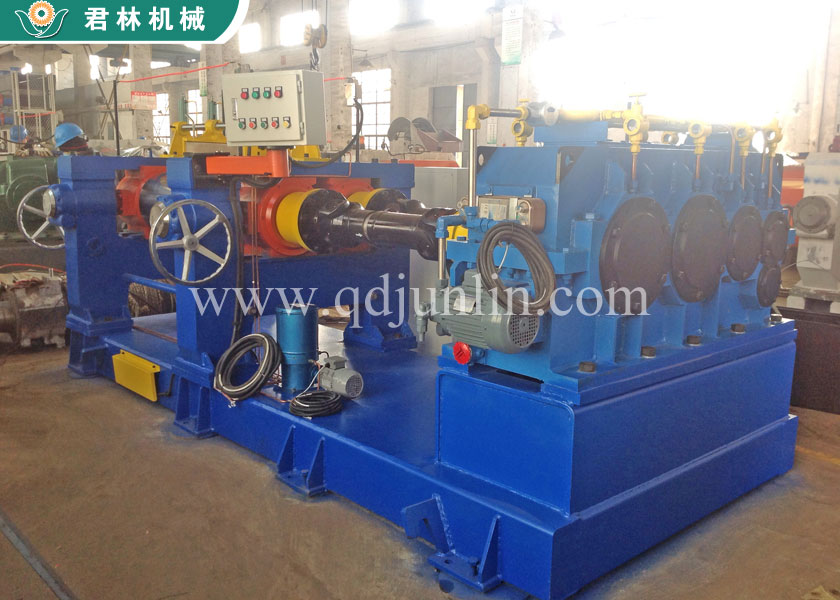

二、炼胶机结构概述

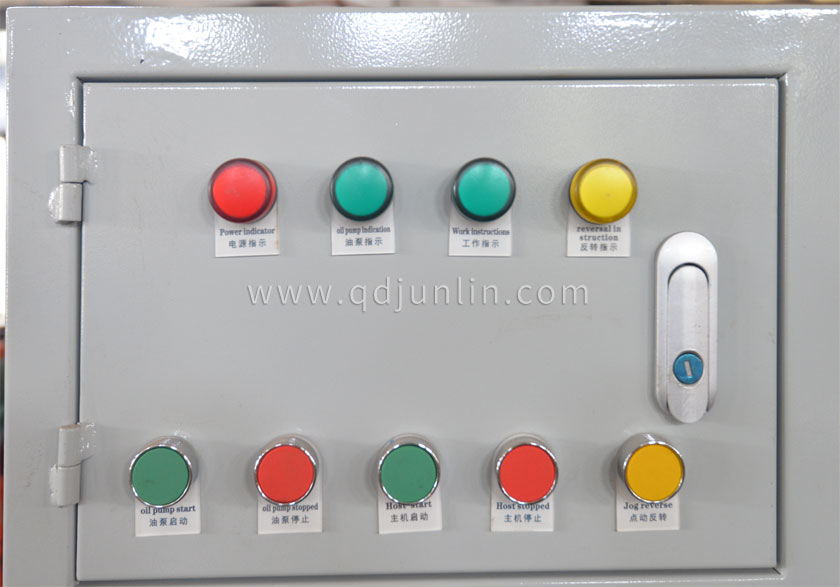

本机主要由底座、机架、辊筒轴承、压盖、安全开关装置、调距装置、稀油润滑装置、ZSY减速机和电器控制柜等部分组成。
本机安装在整体焊接底座上。

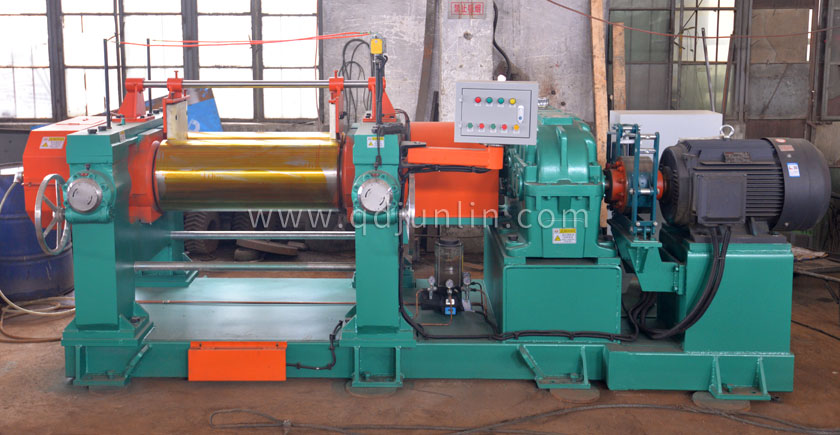

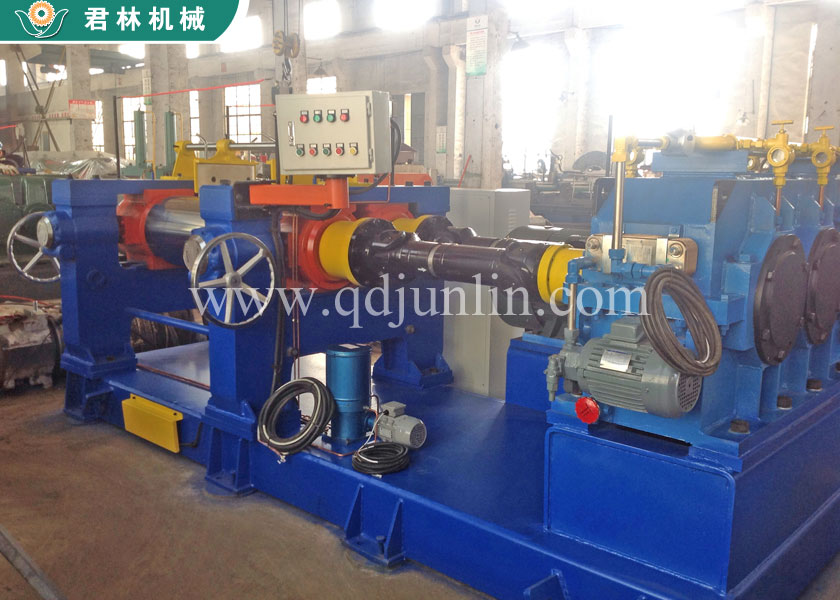

主电动机通过尼龙柱销联轴器与ZSY减速器高速轴相联,低速轴通过棒销联轴器带动后速比齿轮及后辊筒,后辊再通过一对速比齿轮带动前辊筒转动,使两辊在一定速比下工作。后辊筒装在固定不动的后辊筒轴承中,前辊筒通过调距装置,可沿水平方向前后移动,以便调节辊距大小。
辊筒是机器的主要零件,采用冷硬铸铁制成,其工作表面硬度高,耐磨损,炼胶机装有冷却管路,通过导管将冷却水通入辊筒内腔,溢流水从辊筒端部的喇叭口流入水箱,以调节辊筒表面温度,满足工艺要求。

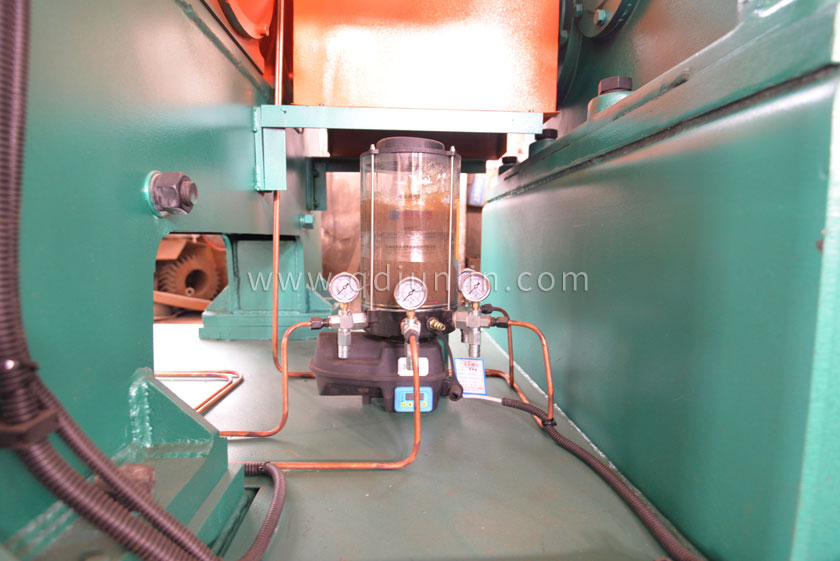

本机辊筒采用强制稀油润滑,可分别调节滚筒轴承的油量。
为了防止胶料从辊筒表面落入辊筒轴承中,在辊筒两端装有挡胶板。
辊距调整是通过转动手轮实现的,辊距的大小可以在刻度盘上看出。
当安全片因载荷过大而破裂时,则需要更换安全垫片。先旋松两个螺母,取下一块,再转动调距手轮,使丝柱退出,取出破碎的安全片,换上新的,然后再手轮,使丝柱上的平衡器顶住安全片,推上半方盖,旋紧螺母即可。
本机采用ZSY硬齿面减速器,它具有寿命长、承载能力大、效率高、噪音小、结构紧凑、占地面积小、体积小和重量轻的优点。
技术参数:
产品型号 | XK-400 |
辊筒工作直径(mm) | ¢400 |
辊筒工作长度(m/min) | 1000 |
前辊线速度(次/min) | 18.65 |
前后辊筒速比(mm) | 1:1.27 |
最大辊距(mm) | 10 |
一次加料量(kw) | 18-35 |
驱动电机功率(Kw) | 37 |
外型尺寸 (L×W×H)(mm) | 4200×1850×1870 |
质量(kg) | 约7600 |
