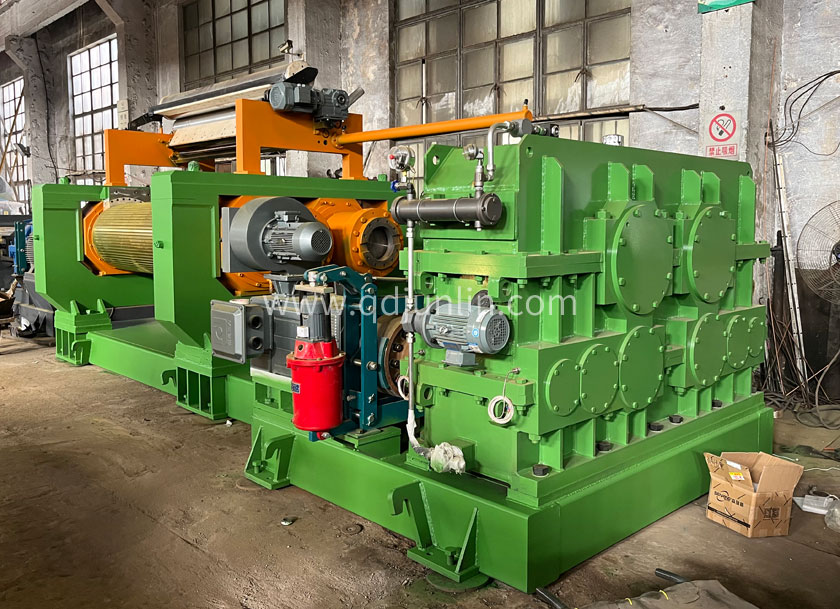

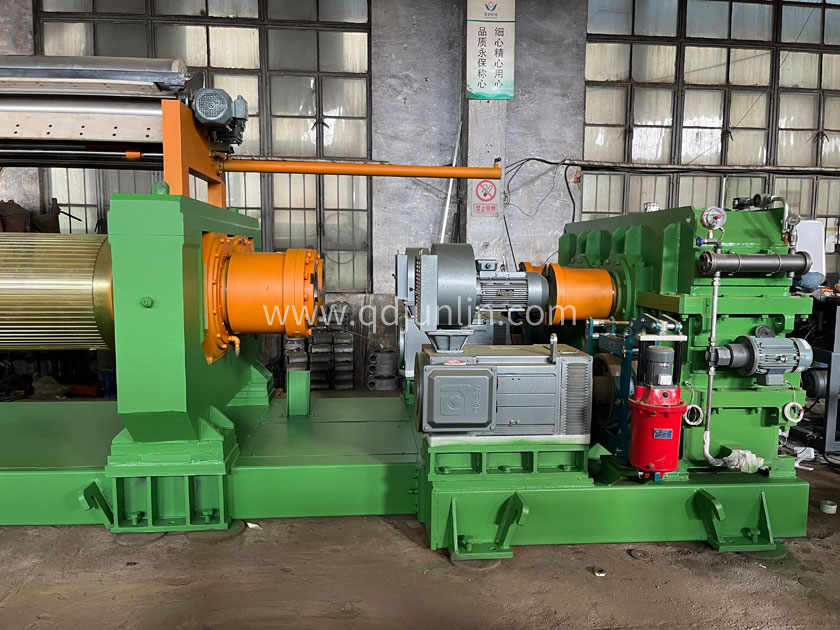

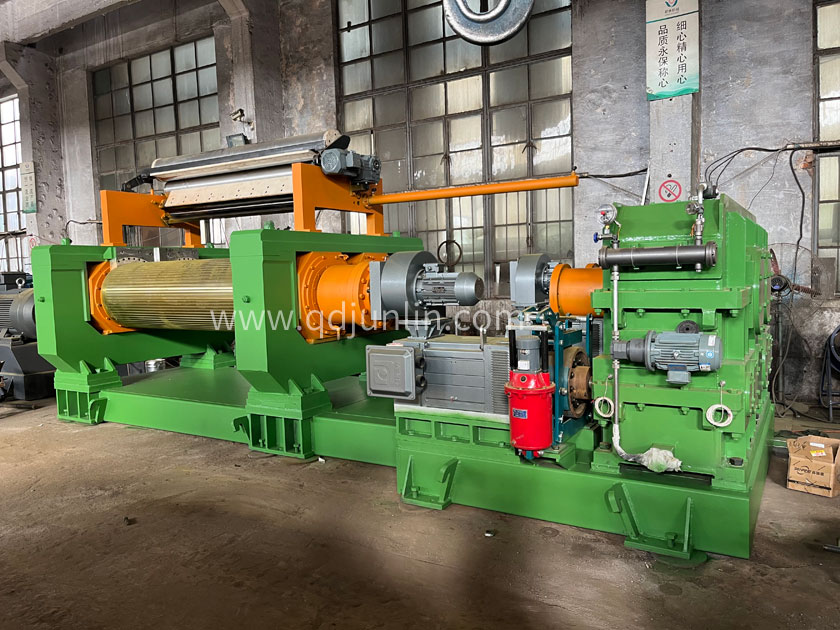

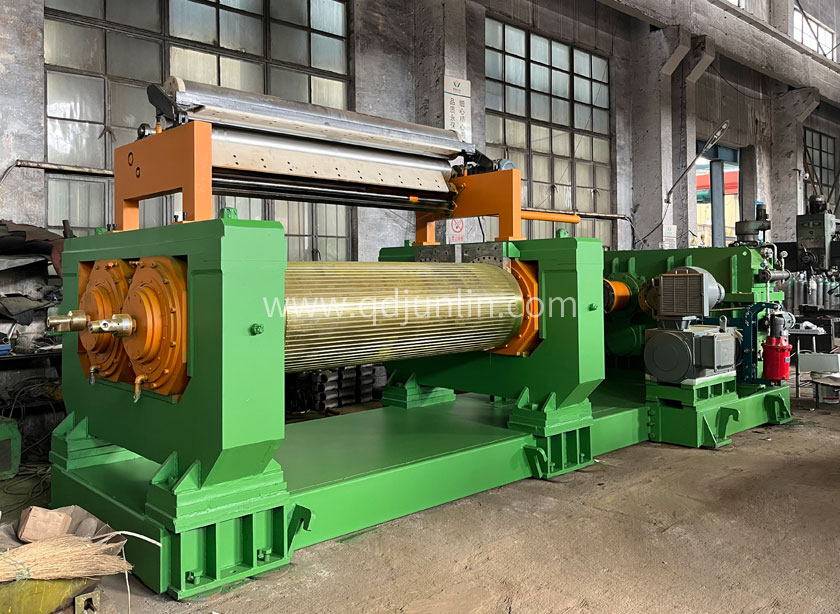

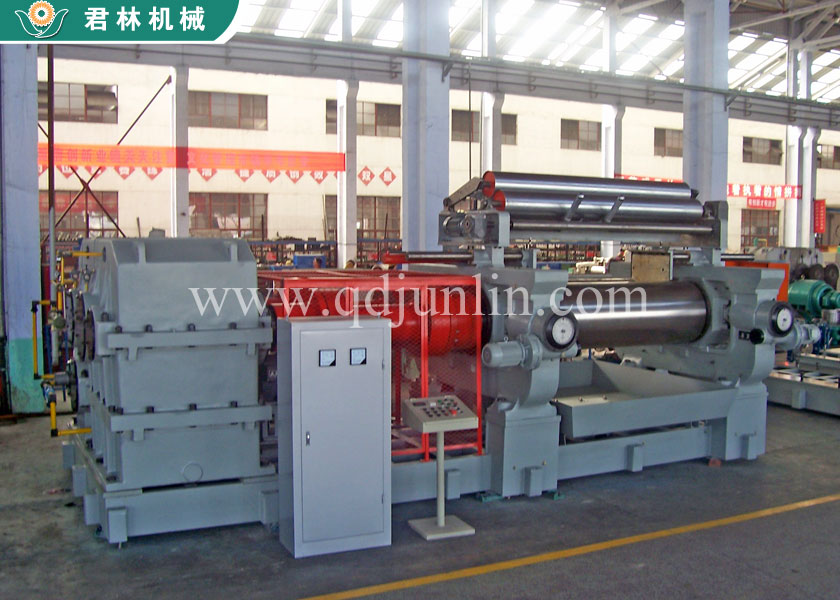

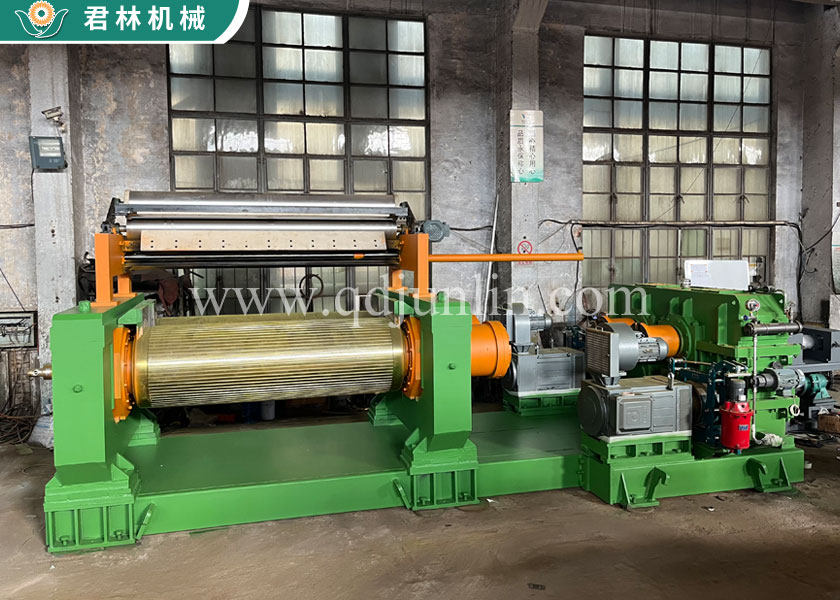

XK-660压片开炼机

XK-660压片开炼机

一、用途:本开炼机用做一次法炼胶胶料的压片。
二、开炼机总体要求:
开炼机设备采用优等材料、先进制造工艺制成,全新并符合合同规定的自动化水平、质量和性能规定,也能满足安全和长期操作的要求。
三、开炼机结构说明

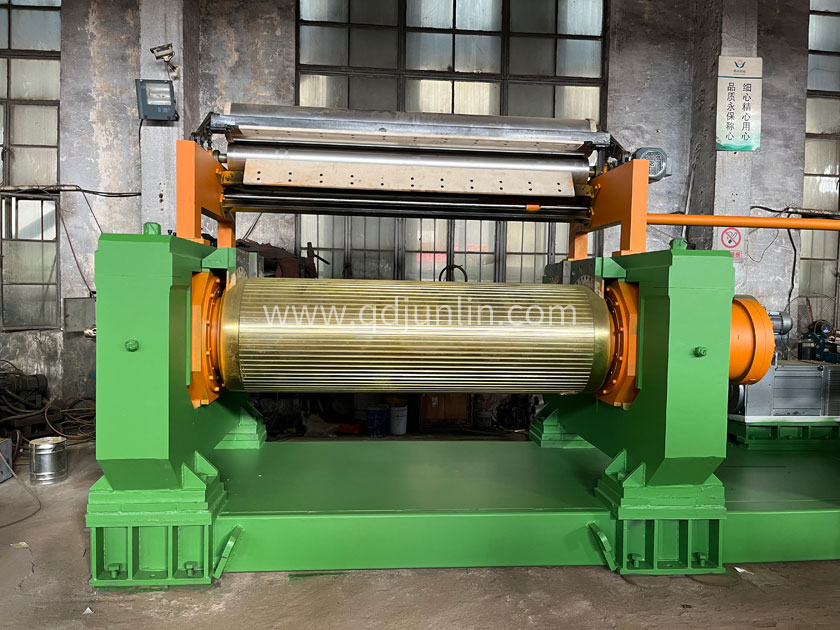

1、辊筒
(1)型式:前辊钻孔光辊,后辊钻孔光辊       2组
(2)材质:合金冷硬铸铁 LTG-H
(3)表面硬度: 68~75 HSD
(4)轴承:采用双列自动调心滚动轴承。    4组
(5)轴承座:采用灰口铸铁,经退火处理后加工制成,附润滑油孔。  4组
(6)轴承座密封:灰铁铸造端盖,无骨架密封圈密封,内外侧均不漏油。  4组
(7)辊筒冷却:采用优质旋转接头配金属软管。    2组
2、机架与压盖
(1)机架采用焊接结构,压盖为铸钢结构,经退火处理,机械加工。移动辊轴承座与机架上、下轨道面设滑动副。    2组
3、底座
(1)底座:分体焊接底座,机械加工。          2组
(2)底座采用地脚螺栓固定。
4、调距装置
(1)调距范围:1.5~15mm
(2)调距速度:29.2mm/min
(3)安全保护压力1800+100kN
(4)调距方式:电动调距
(5)由电机、蜗轮、蜗杆、刻度盘等组成
5、挡胶板
(1)型式:左右挡板(固定式)、后挡板(固定式),后挡胶板安装角度和位置,需满足压片机吃胶量需求。
(2)材质:左右挡板采用铸铁镶铜条、安装稳定

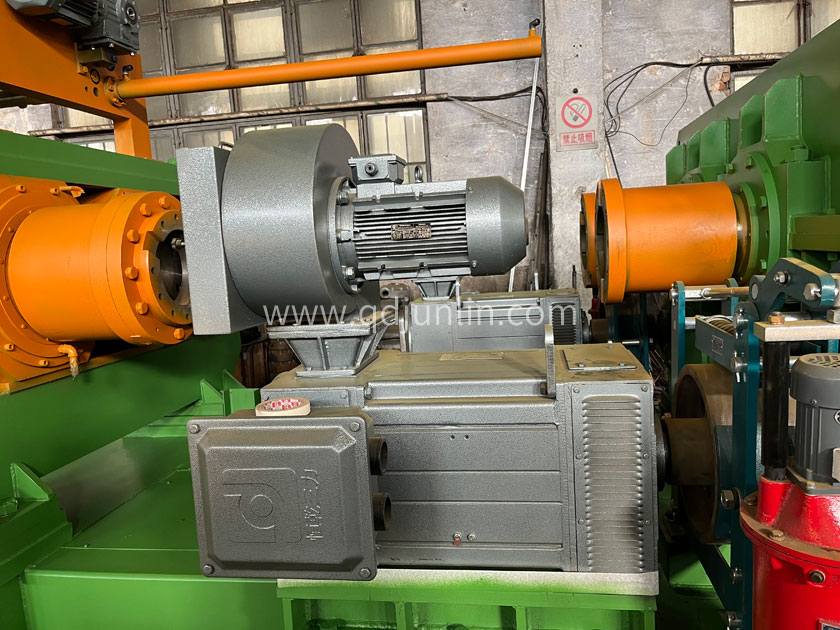

6、减速器(硬齿面)
(1)减速齿轮箱:密闭油浴、喷淋式润滑
(2)减速齿轮箱与电机联结:采用弹性联轴器
(3)减速齿轮箱与辊筒联结:采用十字万向联轴器。
(4)前后辊筒速比:1:1.09,减速齿轮箱内速比齿轮实现。
7、紧急停车和制动装置
(1)型式:采用断电制动。
(2)刹车能力:刹车后辊筒转动不超过1/6周,停车后2秒内,自动启动反转,反转角度在60~90度之间.。
(3)紧急停车方式:
机体上操作侧设有一套拉绳及压杆停车装置,同时带有急停按钮 4个。
急停压杆上方带有一防护杆,防止胶料掉落触碰压杆停车装置。
8、接料盘
(1)型式:采用不锈钢钢板焊接结构        1组
9、切刀装置
(1)4把气动直板刀具,可轴向调节位置
(2)刀具可整体气动翻转
10、翻胶装置
(1)型式:液压辊式;
(2)装置牵引速度:4.3-43m/min
11、防护栏装置
(1)联轴器上部、两侧需加装固定式防护栏、防护网。
12、温控装置
开炼机辊筒通冷水手动控制循环,前后辊筒独立控制。
13、电气控制
(1)进线电源三相五线AC380V±10%。
(2)主要低压件及按钮指示灯为(施耐德)产品。
(3)电控柜标配颜色技术联络时确定。
(4)变频器采用(西门子品牌G120)系列。
(5) PLC为西门子S7-300系列,与从站、上辅机等整线设备采用以太网或CAN控制总线通讯方式。操作位设置操作箱,可实时接受和显示胶料信息和报警等。
(6)触摸屏为(西门子)品牌。
(7)预留与胶片冷却机的速度接口(4-20mA)
产品技术参数:

产品型号 XK-660
辊筒工作直径(mm) ¢660
辊筒工作长度(m/min) 2130
前辊线速度(次/min) 28.6
前后辊筒速比(mm) 1:1.24
最大辊距(mm) 15
一次加料量(kw) 100-150
驱动电机功率(Kw) 245
外型尺寸 (L×W×H)(mm) 7465×3662×2750
质量(kg) 约34400

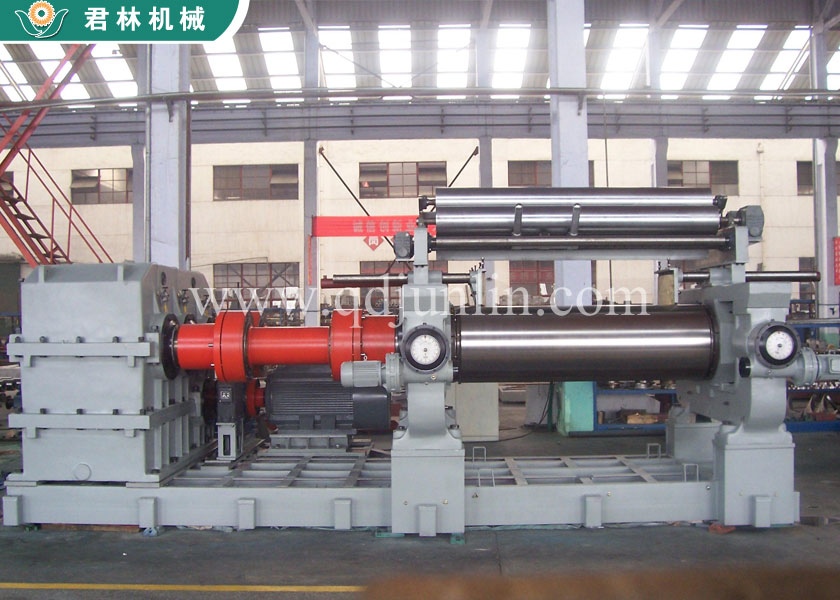

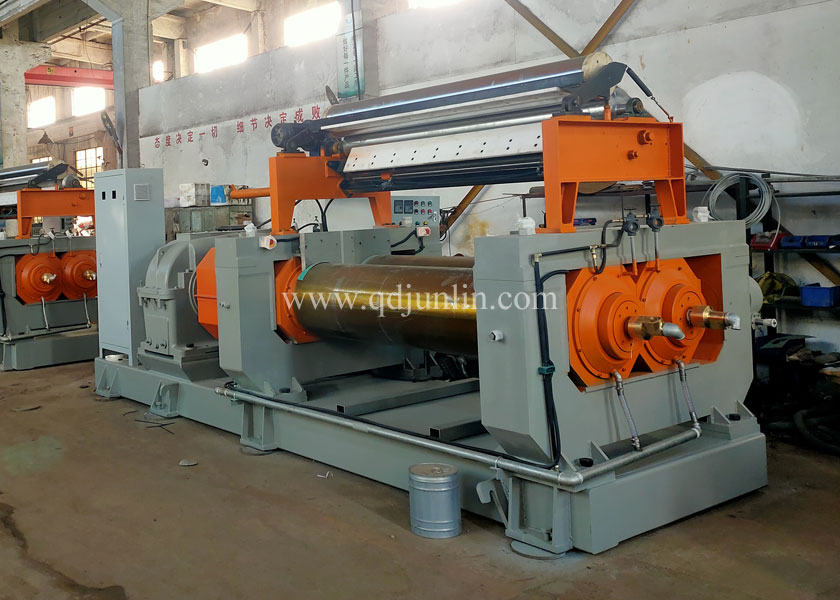

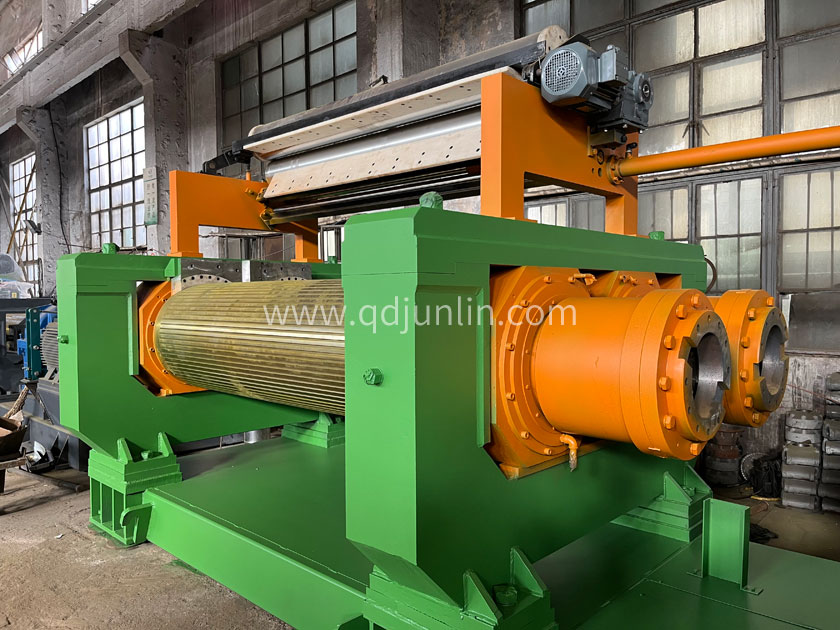

XK-660压片开炼机
